起重電機之4臺電機連續燒毀事究竟是什么原因？ |
發布時間：2022-09-20 20:27:00 點擊： |
| |
|
| |
| 起重電機、YZR起重電機,YZB起重電機專業生產廠家無錫宏達電機2022年9月20日訊 某化工廠20天內燒毀4臺變頻電機，原因不明！某防爆集團給山西一化工廠供了2臺355KW 660V/1140V的隔爆型變頻電機，由一臺一拖二的變頻器驅動，新交付運行了15天燒了一臺（距離變頻器93m），一天后另外一臺也燒了（距離變頻器72m）。后新更換了2臺，48小時后，遠端的那臺電機又燒毀。
可能電機輸入端存在超限的過電壓或者電機的絕緣性能不過關，需要測試電機輸入端是否存在過電壓？數值有多大？

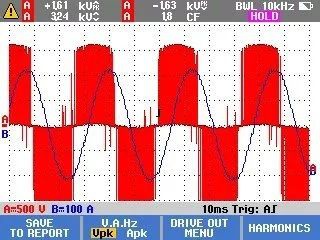

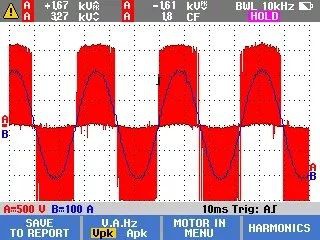

最終，工作人員使用FLUKE-MDA 550變頻電機分析儀對故障產線變頻器進行測量后發現：

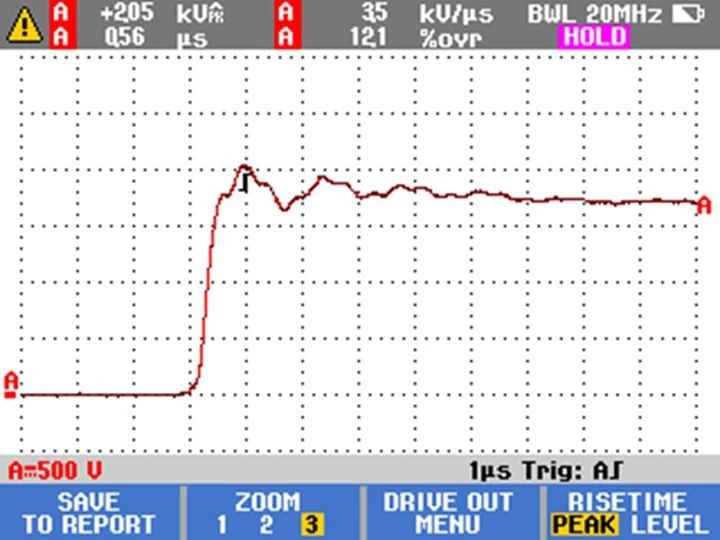

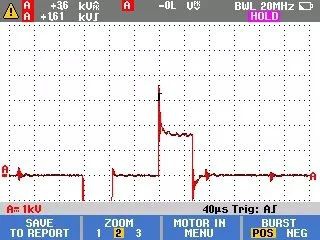

變頻器輸出端電壓上升沿波形，沒有過沖電壓！

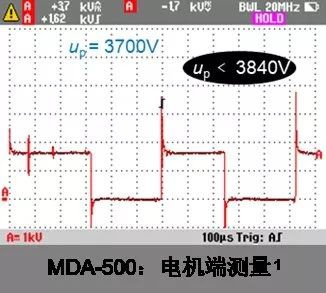

1140V電機，沖擊電壓最大允許值是3840V。MDA現場測量結果，沖擊電壓3700V。未超過電機的絕緣耐受范圍！電機產品質量不合格。此次測試以前，變頻器廠家更改運行參數，可能降低了過沖電壓值。帶負荷啟動可以造成電機損壞；實際使用揚程低于泵銘牌揚程太多；某些特殊泵無水工作時間太長......很多情況都會造成燒機。
故障來源：
首先，先搞清楚電機燒是燒了軸承（機械故障）還是燒了線圈（電氣故障）?如果是燒線圈的故障，主要是由于過電流引起的，有時候電壓過高或過低也會引起線圈發熱短路，所以先檢查運行時的電壓是不是和額定電壓差太多。設備超負荷運行，使電機長時間在額定電流或超額定電流運行。特別要注意的是，電機的啟動電流是額定電流的3-5倍，所以應當盡量避免啟動設備時帶負荷或滿負荷運行(主要要看電機的額定電流和正常運行電流的匹配余量)電機在較潮濕的工作環境工作。在電機啟動前應當檢查線圈的對地絕緣和相間絕緣，不同使用電壓等級絕緣要求也不同，可以參照有關國家標準檢查。在電機的運行過程中應當注意電機的防水防潮。電機的散熱出問題。一般電機線圈都采用風冷外殼，潛水泵是水冷外殼。大型電機多采用空-空換熱器、空-水換熱器冷卻。如果斷了冷卻水(空氣)，使線圈無法散熱，都可能燒毀線圈。離心泵的揚程是用來克服高度和阻力的，高揚程的泵在高揚程點工作時他的流量是設計點的流量，如果在低揚程工作時，相當于泵的出口阻力減小，這時離心泵的流量就會增加，電機就會超負荷，超到一定程度就會燒毀電機。例如一臺給水泵的揚程為50米，流量為50立方米/小時，當它往50米高處給水的時，它的流量是50立方米/小時，當它往40米高處給水時，它的高度和阻力降低了它的流量可能達到80-90立方米/小時以上，這時電機就會發熱或燒毀。

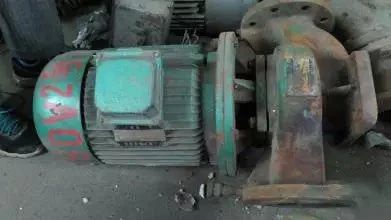

燒機類型圖解：

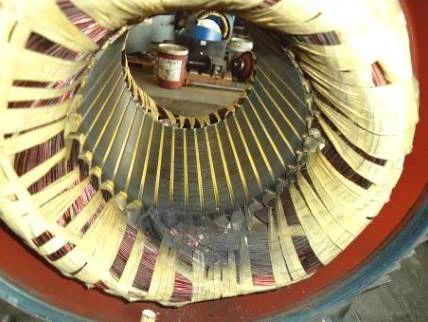

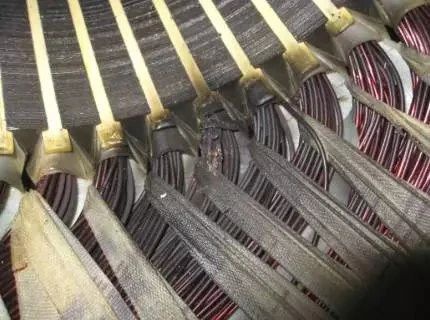

電機燒機的原因總結可以分為：負載，電源、電機絕緣、缺相等。原因：一般是由于電源缺相（一相未供電或供電電壓不足）或線路中接觸器接觸點未閉合，導線連接點斷開，松動或接觸部位氧化等原因造成。1.電動機是三角形接法：只會燒掉一相繞組，可以用兆歐表(搖表)測量出一相繞組對地絕緣破壞。2.電動機是星形(Y)接法：有兩相繞組會燒掉，可以用兆歐表(搖表)測量出兩相繞組對地絕緣破壞。特征：繞組中有一相或兩相（4級）全部變黑，線圈損壞對稱，有規則為缺相。總之：如果電動機是因為缺相而燒掉，那么就會有繞組沒有被燒掉，如果電動機因為負荷過重而燒掉的話就是三相繞組全部對地絕緣破壞。原因：一般為電機長時間過電流運行，過熱運行 ，頻繁啟動或制動 ，接線錯誤也導致（三角接成星接）。過熱原因為：超過載運行，導致電機發熱?；蛘唠姍C啟動頻繁，導致電機過熱。

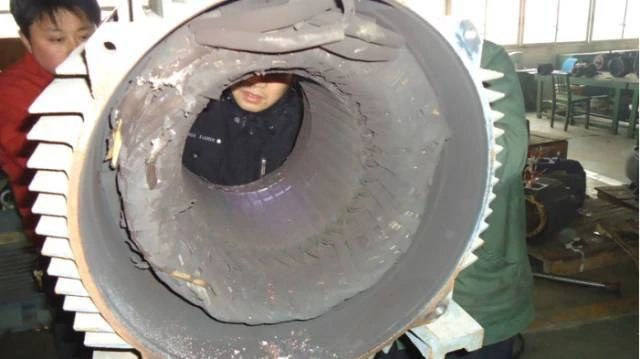

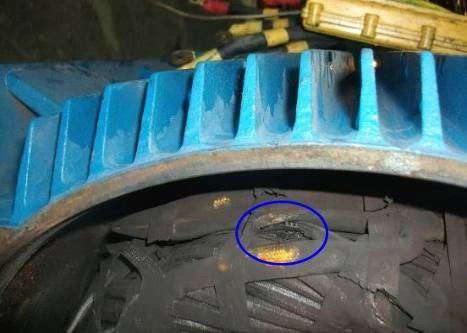

特征：繞組全部變黑色，端部扎帶變色并且變脆甚至斷裂。這種的燒機會出現電機內部定轉子兩端都會燒黑，燒黑的部位比較均勻(一般電機都有一個固定的運行功率，稱之為額定功率，單位為瓦(W)，如果在某種情況下使電機的實際使用功率超過電機的額定功率，則稱這種現象為電機過載)。原因：電機制造過程引起的漆包線破皮等。特征：繞組局部燒斷，通常電機內腔干凈的情況，只有一處炸點。

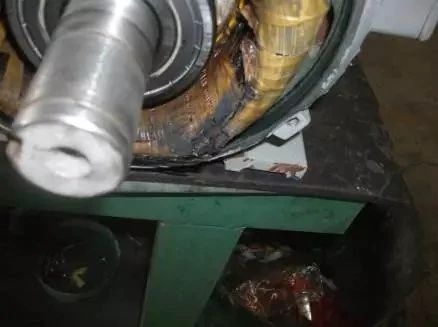

原因：相間紙未有放到位，或者相間紙（套管）破損。特征：電機兩相相鄰之間燒毀。

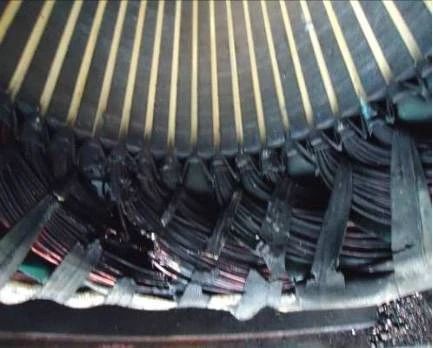

原因：線圈與端蓋機座之間爬間距離不夠。
特征：線圈與端蓋或端蓋之間，兩處均有燒黑的痕跡。
|
| |
