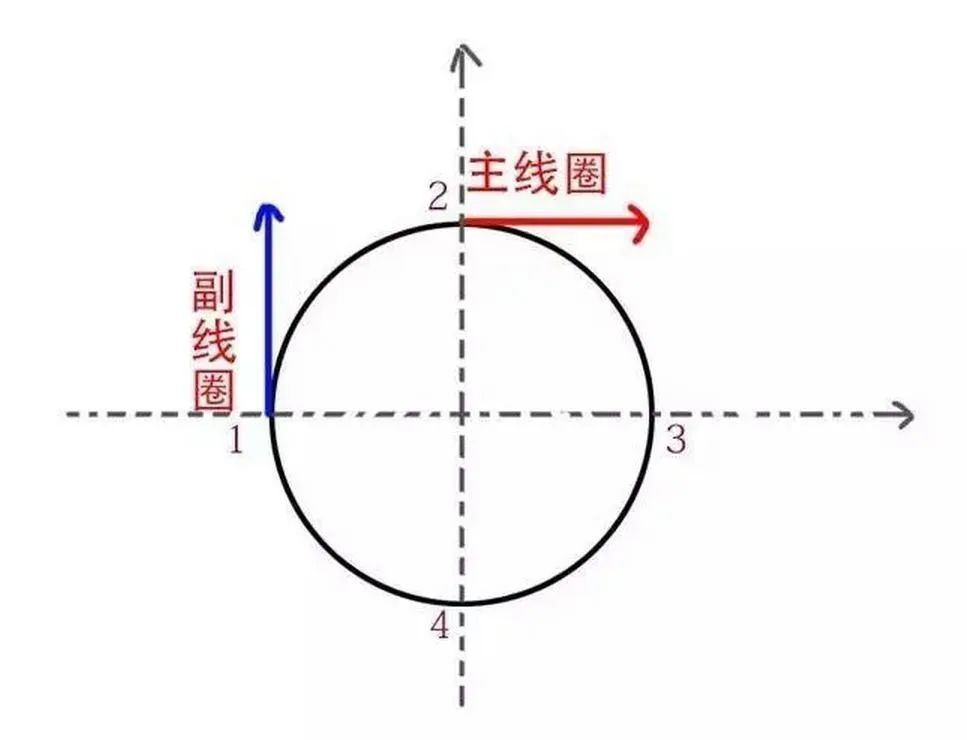

起重電機專業生產廠家無錫宏達2022年6月23日訊 一個單相電機里一共有兩個線圈，主線圈和副線圈。當單相正弦電流通過主線圈時，主線圈就會產生一個交變脈動磁場，這個磁場的強弱隨時間作正弦電流變化而變化，但在它的方向一直是1-3這個方向。
如果沒有其他線圈提供的力，那么電機轉90°以后就不轉了。如果想要讓他旋轉，還須給它加一個與主線圈方向垂直的力，由啟動線圈提供，也就是副線圈。
要想讓副線圈提供與主線圈方向垂直的力，那就必須要給副線圈通入另外一相電流。如果通入的是同一相電流，那么它們產生力的方向也一樣。但是只有單相電，那怎么辦呢？

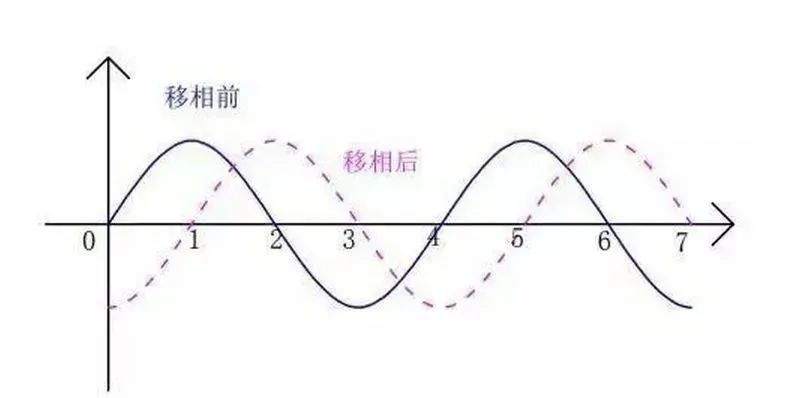

這時候就要采用電容移相了。簡單的來說，就是把電容串聯在所需要移相的電路里，從而讓電流相位改變。單相交流電移相以后，那么它的波形圖就變成下圖這樣了。

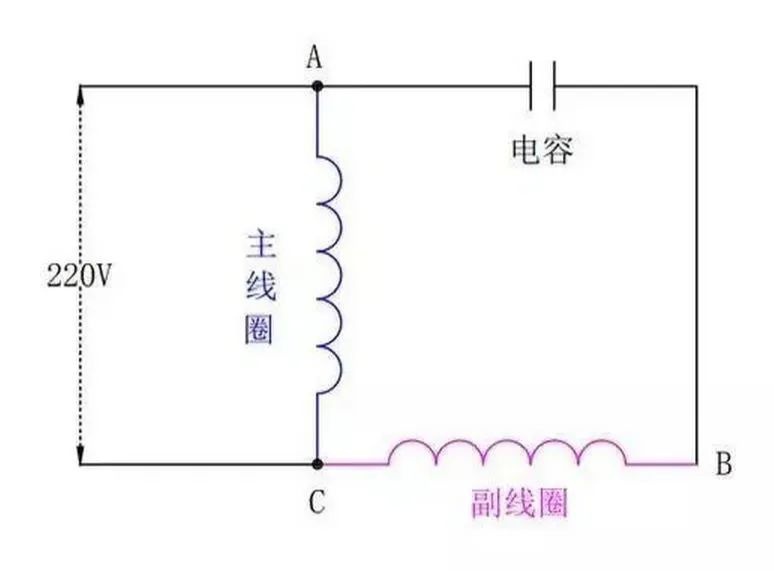

最后把它綜合起來，電機接線圖就成下圖這樣。首先正弦交流電從A點進來，一部分給主線圈供電，另外一部分通過電容移相。由于兩相電他們的相位一前一后，那么線圈產生的磁場力也會一前一后。這樣，就可以達到主線圈推一下，然后副線圈推一下，最后旋轉起來。
如果想要電機反轉，那只需要把上圖接A點的電源線換到B點即可，接C點的電源線不動。
因為沒換之前主線圈用的是相位為零的正弦交流電、副線圈用的是移相以后的正弦交流電。電源線換到B點以后，那么副線圈用的是相位為零的正弦交流電，而主線圈用的是移相以后的正弦交流電。兩個線圈的電流相位改變，那么它們所產生磁場力方向也改變、旋轉也將改變。
三相電機采用三相交流電源，由于三相交流電他們相位差為120°。當定子繞組通入三相交流電以后，會在定子內產生旋轉磁場。旋轉磁場切割轉子繞組，那么轉子繞組會產生感應電流，感應電流在旋轉磁場中會受到電磁力，從而就會旋轉起來。

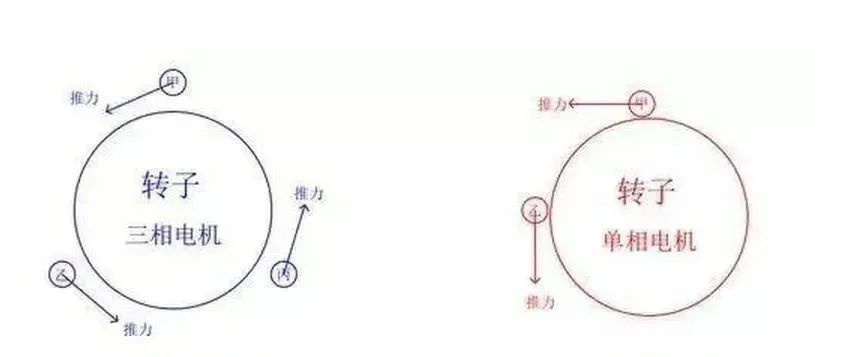

三相電機采用三相電源，它們相位差120°。我們可以簡單的理解成，三相電機相當于三個人站在三個不同的角度去推轉子。單相電機采用單相電源和電容，主副線圈的相位相差90°。我們可以簡單的理解成，單相電機相當于兩個人站在兩個不同的角度去推轉子。
所以，同樣功率的三相電機比單相電機的轉矩（旋轉力）要大。
一般如果有三相電源的地方盡量采用三相電機，因為同樣功率的三相電機比單相電機體積小，重量輕，噪音小，價格低，轉矩高等優點。
|
